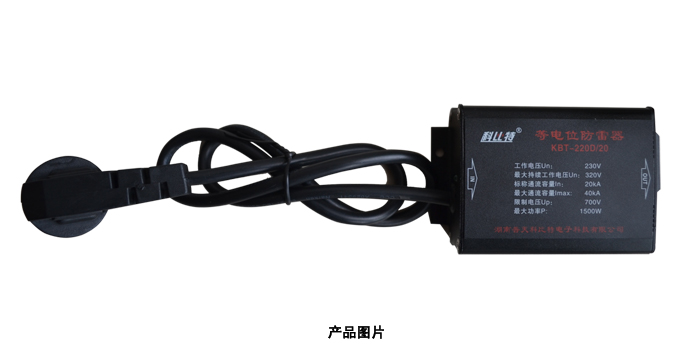

等電位防雷器

所屬分類：信號防雷器
點擊次數：
咨詢熱線：13874906936
在線詢價

詳細介紹

一、工作原理
當線路由于遭到二次感應雷擊或操作過電壓時，KBT-220D/20等電位防雷器內置的線與線、線與地浪涌抑制元件同時動作，由于防雷器內部保護地和防雷地相連，瞬時過電壓短路釋放時，各線路電勢同時抬升，構成等電位，電源電位差不變，從而在接地不良的情況下也能吸收浪涌，達到保護設備和人身安全的作用。

二、適用范圍

KBT-220D/20等電位防雷器用于計算機、通訊設備、傳真機、高檔音響、影視設備、精密儀器、儀表等各種辦公及家用電子、電氣設備的防雷防過電壓末級保護。具有溫控和過流等失效保護電路，不影響線路的正常工作

KBT-220D/20等電位防雷器適用于防雷區域LPZ2區至LPZ3區(D級或Ⅲ級)單相電源線路的雷電及電涌防護。廣泛應用于航空、電站、船舶、通信、電子信息網絡、醫療儀器、精密電子儀器等領域。

該產品設計新穎獨特、內部結構技術領先、質量安全可靠，可簡便靈活地安裝在各種配電箱、配電盒、機柜和高科技領域的電子電氣設備上。

三、主要特點：

1、串聯式結構，內部設計三級保護電路；

2、核心器件采用高質量壓敏電，通流容量大，輸出殘壓低，響應速度快；

3、全保護模式（共模、差模），保護精細，安全可靠；

4、配有國標三位輸出端口，通用性強；

5、接地和電源保護地相連，不需要單獨設置地線；

6、安裝簡單，使用方便。

四、技術參數

產品型號	KBT-220D/20
額定電壓Un	230VAC
持續工作電壓Uc	320VAC
動作電壓	560V
標稱通流容量In(8/20μs)	20kA
最大通流容量Imax(8/20μs)	40kA
保護水平Up	0.7 kV
接口	輸入：三芯國標扁插頭輸出：三位國標扁插座
最大功率	1500W
電源指示	有
外觀尺寸	38×63×105mm（不含配線）
